理想3V软件

  2022-12-22 阅读:38

软件名称:理想3V软件
软件大小:20M
软件语言:C++
软件类别: 工程设计
应用平台: Win7/10/11  X64  CAD2018-CAD2020

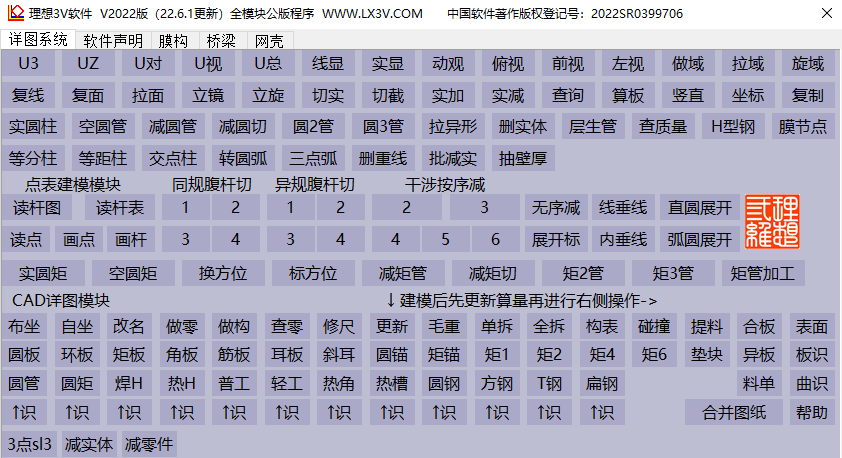

软件主要功能介绍:理想3V软件是CAD系统下二次开发的实体自动建模、自动算量、自动拆图提料加工的深化系统。适用于钢结构、膜结构、管桁架、网壳等行业建模深化使用。


软件功能细分:
1.包括CAD模型的直圆管展开,弧形圆管展开。硬边界建模,膜节点绘图。圆管,矩形管桁架自动建模切割。圆管矩形管,两管交三管交自动建模。
2.包括tekla导出圆管模型展开。CAD模型圆角矩形管展开。
3.包含点表建模。逆向图纸坐标表、杆件表、节点编号图、杆件截面图建模。
4.导出SAT格式用于方菱tubemaster 的step接口,easypipe数据接口(圆管+矩形管) ,直圆管林克曼图形文件接口。
5.CAD自动详图模块。CAD立体模型参数建模,自动算量,自动套图框,自动标注,自动出图,自动写材料表,自动分类提料加工。

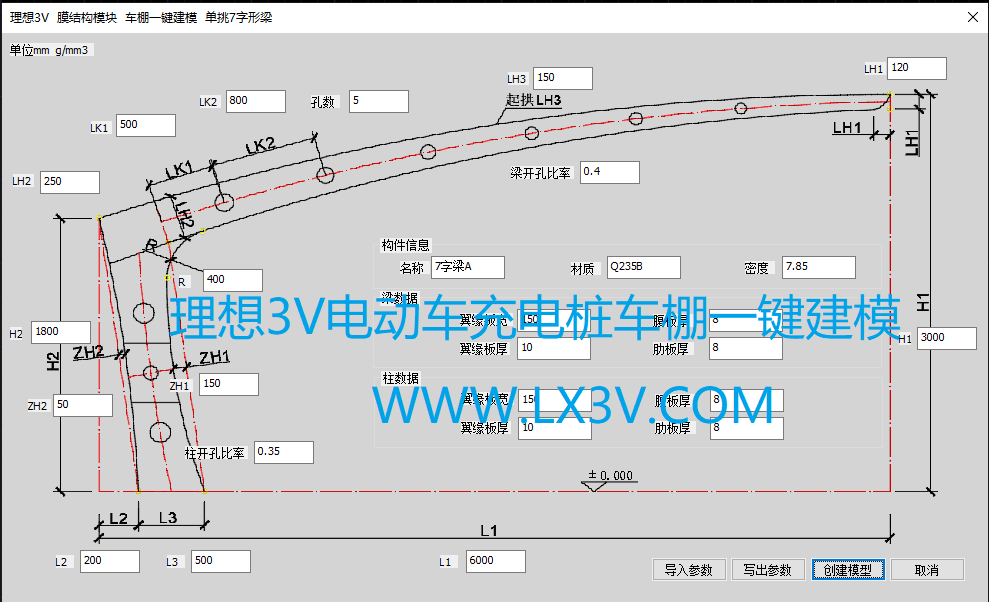

6.电动汽车充电桩车棚,7字车棚软硬边建模,拉杆工字梁车棚自动建模,双挑工字型建模,丁字T字型建模开发中。
7.焊接球网架逆向图纸自动实体建模。可建立加工模型,或者建立用于实体有限元分析CAD模型。

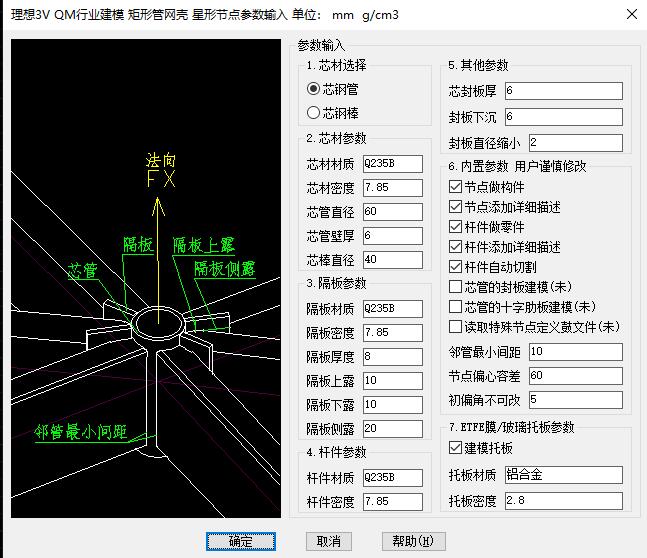

8.矩形管以及圆管网壳鼓节点、星形节点实体自动建模,自动建模切割水槽膜夹板等硬边界。
9.统计零件构件材料清单。从Cad实体模型出材料清单。
10.新增桥梁模块:超粗厚管的实体中径展开
<
